TCV-EOD-5.0

Explosieveilige bal

bedienings- en onderhoudshandleiding

WAARSCHUWEN

Bij gebruik van dit product moet de bediener de bedienings- en onderhoudshandleiding zorgvuldig lezen en zich strikt houden aan de bepalingen daarin. Het bedrijf aanvaardt geen enkele verantwoordelijkheid voor de directe of indirecte gevolgen van onjuiste bediening van het product, niet in overeenstemming met de instructies in de bedienings- en onderhoudshandleiding. Het bedrijf aanvaardt geen enkele verantwoordelijkheid voor het verlies van mensenlevens of productschade veroorzaakt door de bediening, het gebruik en het onderhoud in strijd met de garantievoorwaarden zonder de instructies in de bedienings- en onderhoudshandleiding te volgen.

1. Wanneer het product rijdt, moet het deksel van de tank gesloten zijn. Behalve verdachte explosieven die in de tank zijn geplaatst, mogen er geen andere items op het product worden geplaatst.

2. Het product mag na de explosie, tank, tankdeksel en mondring, indien er sprake is van duidelijke vervorming, scheuren en barsten, niet verder worden gebruikt; indien er geen duidelijke vervorming, scheuren en barsten zijn, test dan volgens Bijlage 1, indien de gespecificeerde waarde wordt overschreden, niet verder worden gebruikt.

TCV-EOD-5.0

Explosieveilige bal bedienings- en onderhoudshandleiding

1 Overzicht

De explosieveilige bal TCV-EOD-5.0 wordt gebruikt om het vernietigende effect van schokgolven en puin, veroorzaakt door explosieve explosies, op de omgeving te onderdrukken.

Dit product wordt veel gebruikt op luchthavens, dokken, stations, metro's, sportlocaties, tentoonstellingsruimten, pleinen, conferentiecentra en andere dichtbevolkte plaatsen. Het is geschikt voor het transport van verdachte explosieven en het vernietigen van gevaarlijke goederen.

2 Productkenmerken

Dit product heeft de voordelen van een eenvoudige structuur, eenvoudige bediening, veilig gebruik en herbruikbaar. De schakelmodus van het explosieveilige tankdeksel heeft twee soorten handmatige en elektrische schakelaars, die geschikt zijn voor het schakelen onder verschillende omstandigheden; De trailer is uitgerust met een bedrijfsremsysteem, een achteruitrij-antiremmechanisme en verkeerslichten om de rijveiligheid te garanderen; Het product is uitgerust met een videobewakingssysteem om het openen en sluiten van het deksel van de explosieveilige tank te bewaken; Het product is uitgerust met een explosieflitswaarschuwingssysteem, dat het omringende personeel kan waarschuwen bij het verwijderen van explosieven.

3 Productstructuur en werkingsprincipe

3.1 Productstructuur

De producten bestaan ​​voornamelijk uit explosieveilige tanks, opleggers, elektrische besturingssystemen, enz., zoals weergegeven in Afbeelding 1. De explosieveilige tank bestaat voornamelijk uit de tankbak, tankdeksel, schakelmechanisme, reductiekoppeling, motor, enz., zoals weergegeven in Afbeelding 2. De oplegger bestaat voornamelijk uit de bak, wielen, remsysteem, anti-remmechanisme, verbeterde steunwielen, voor- en achterpoten, camera's, flitsers, enz., zoals weergegeven in Afbeelding 3.

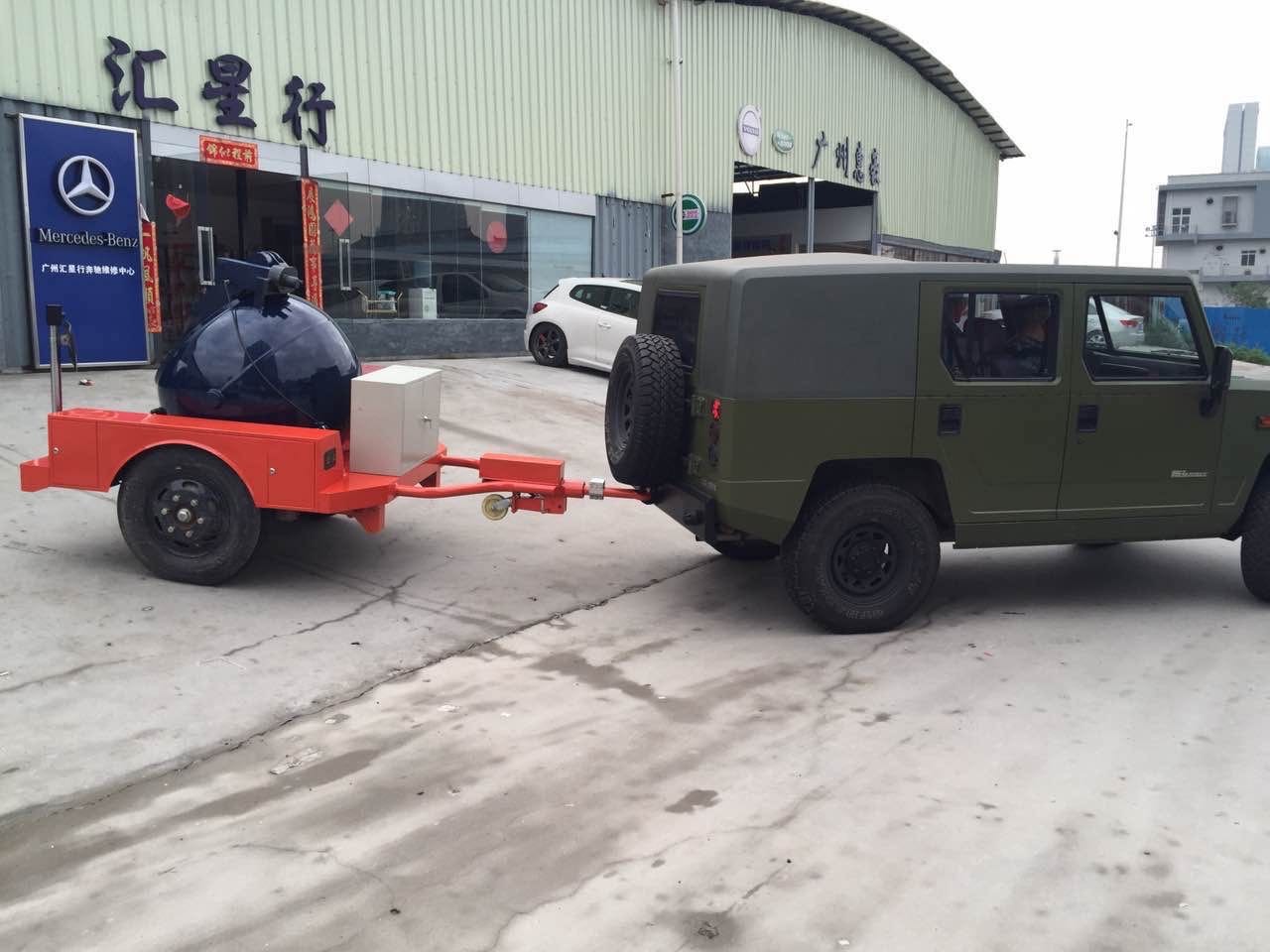

figuur1

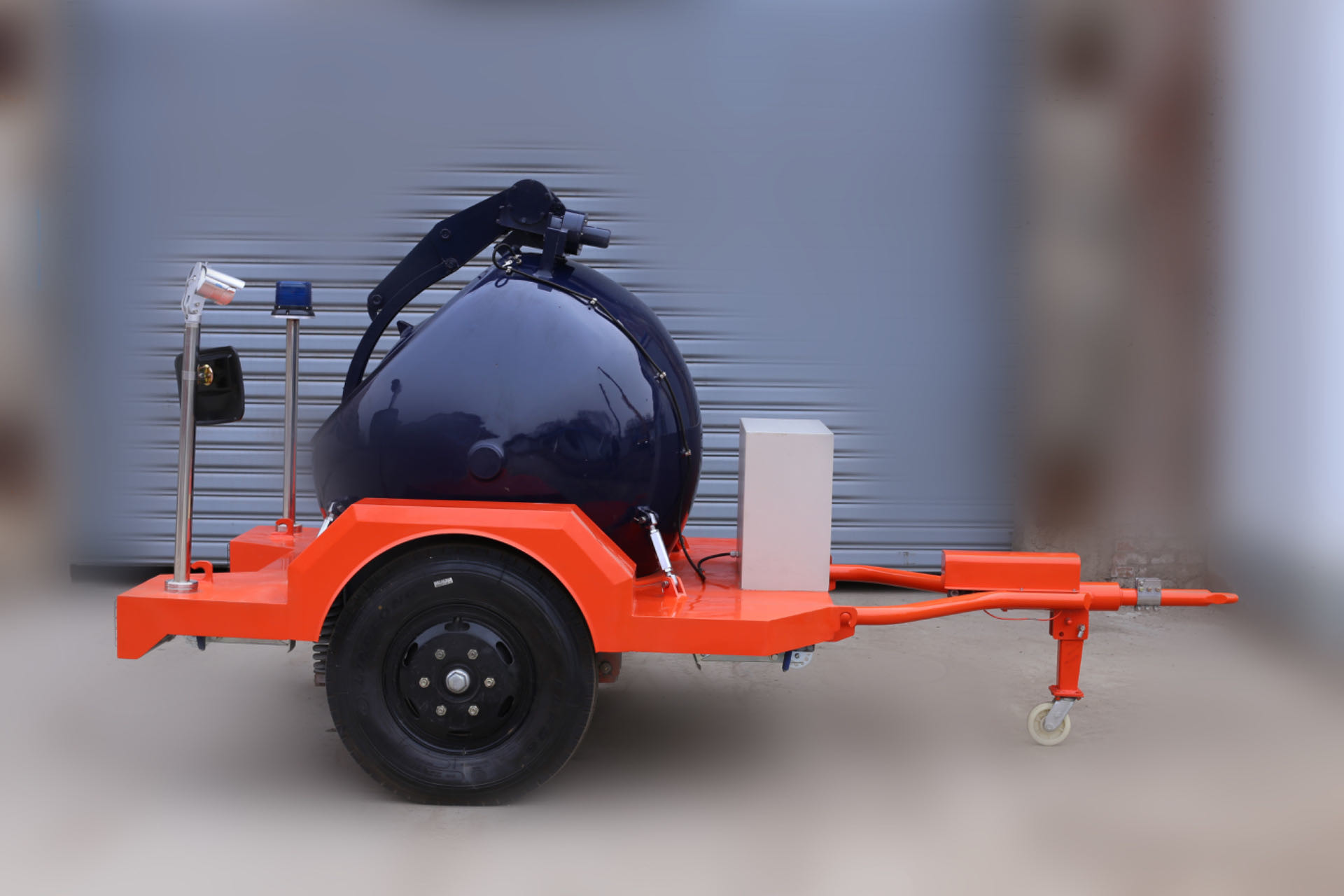

figuur 2

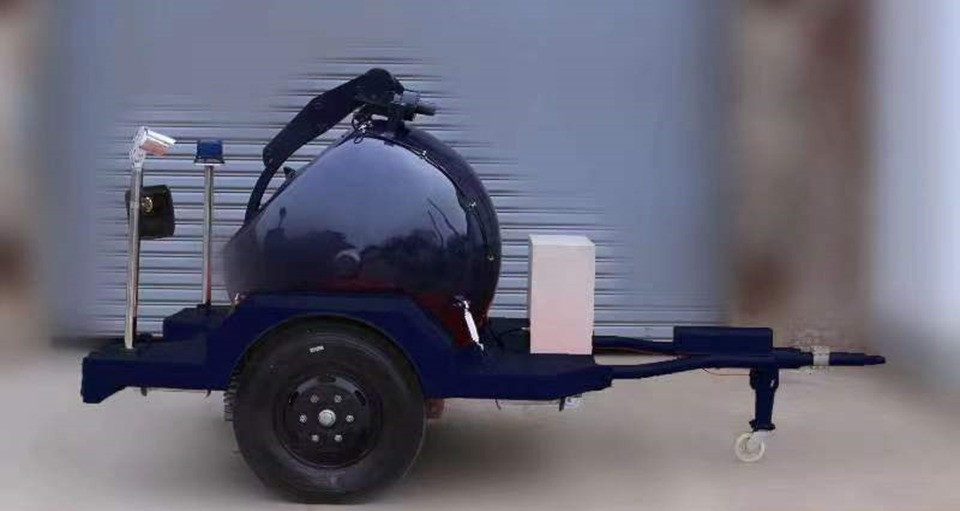

figuur3

3.2 Werkingsprincipe

Dit product is een bolvormige container van hoogwaardig staal. Deze container houdt de energie die door de explosie ontstaat vast in een bepaalde ruimte en voorkomt dat de schokgolf en de scherven die door de explosie ontstaan, dodelijke effecten hebben op de omgeving.

4 Werkomgeving

4.1 Bedrijfstemperatuur: -5℃ ～ +40℃.

4.2 Rijomstandigheden en rijsnelheid:

4.3 Tijdens het parkeren is het niet toegestaan ​​de aanhangwagen los te koppelen van de tractiewerkplaats.

4.4 Bij het rijden op regenachtige dagen dienen de explosieveilige kogel en de elektrische bedieningskast, de camera en de zaklamp te worden afgedekt en stevig te worden vastgebonden om te voorkomen dat elektrische componenten door regen worden beschadigd.

5 Technische parameters

6 Gebruiksaanwijzing

6.1 Instructies voor het gebruik van explosieveilige tanks

6.1.1 Elektrische bediening

Instructies	legende
1. Bedrading a) Steek de kabelstekker van de elektrische kabelgoot in het voorste bedieningscontact van de aanhanger en sluit deze goed af
Instructies	legende
b) Sluit de twee stekkers aan het ene uiteinde van de bedieningskabel (lengte ongeveer 2 meter) aan op de centrale aansluiting van de elektrische kabelschijf; Sluit de twee stekkers aan het andere uiteinde van de bedieningskabel aan op de twee aansluitingen aan de zijkant van de bedieningskast.
2. Controle a) Open de "aan/uit-schakelaar" op het paneel van de bedieningskast. Op het display van de controller zou nu een afbeelding van de tankmond moeten verschijnen. b) Druk op de knop "Open deksel" op de controller. Het deksel stopt automatisch wanneer het tot de uiterste stand is geopend. c) Druk op de knop "Sluit deksel" op de controller. Het deksel stopt automatisch nadat het tot de eindpositie is gesloten. d) Zet ​​de "zaklampschakelaar" aan en de zaklamp gaat aan. e) Druk op de schakelaar voor het weergeven van het batterijvermogen op het vermogensdisplay. Let op: 1. Gebruik geen geweld bij het in- of uitpluggen van de stekker. 2. Zorg ervoor dat de stekker in lijn ligt met het stopcontact.
Instructies	legende
3. Bij het plaatsen van verdachte explosieven moeten de verdachte explosieven in het midden van het tankondersteunende netwerk worden geplaatst.

6.1.2 Handmatige bediening

Instructies

legende

1. Plaats de handmatige schakelplaat in de zeshoekige as aan de achterkant van de explosieveilige kogel. 2. Draai de sleutel in de richting die op het bord staat aangegeven. 3. Bekijk het openen en sluiten van de kogelklep via de achteruitkijkspiegel. Let op: 1. Wanneer u de balkap handmatig schakelt, dient u de stroomtoevoer in de schakelkast los te koppelen. 2. Gevaarlijke goederen moeten in het midden van het baldraagnet worden geplaatst.

6.1.3 Explosieven in de tank vernietigen

Als explosieven in de tank vernietigd moeten worden, moeten ze door getraind en professioneel EOD-personeel worden behandeld. De explosieven moeten in het midden van de bak worden geplaatst.

6.1.4 Detectie na explosie in tank

Indien de tankromp, het deksel en de mondring visueel vervormd, gebarsten en gescheurd zijn, mogen ze niet meer worden gebruikt.

Gebruik een speciaal meetlint om de booglengte van het bewakingspunt te meten. Als het de maximaal toegestane lengte van het bewakingspuntgegevensblad overschrijdt, mag het niet worden gebruikt. De gegevenstabel van de bewakingspunten is weergegeven in bijlage 1.

6.2 Instructies voor het gebruik van de aanhangwagen

6.2.1 Aansluiten op de tractor

6.2.2 Rijden

Instructies	legende
1 Verkeerslichten aansluiten Steek het ene uiteinde van de zevenaderige connector in de voorste aansluiting van de trailercarrosserie en sluit het andere uiteinde aan op de tractor. Zie het diagram rechts voor de relatie tussen de kleur van de zevenaderige connectorkabel en het verkeerslicht. Let op: 1. Controleer voor het rijden visueel of de band defect is en of de velg vervormd of gebarsten is. Als de bandenspanning onvoldoende is, vul dan op tijd in. Als de velg vervormd of gebarsten is, vervang dan op tijd de band. 2. Controleer of het tankdeksel gesloten is voordat u de auto verlaat. 3. Controleer voor het rijden of er geen andere irrelevante voorwerpen op het product zijn geplaatst.	Zevenaderige connectorkabel kleur en verkeerslichten bijbehorende tabel Functie Kabelkleur Gemeenschappelijke lijn zwart Nachtelijk Zwartgroen Ga linksaf Zwart geel Remmen Zwart rood Achteruit Zwartblauw Ga rechtsaf Zwart wit
2 Schakel het anti-remsysteem achterin in (behalve wanneer achteruitrijden vereist is) Draai de hendel van de achteruitrij-antireminrichting op de tractiestang naar de aangegeven stand. Let op: 1. Controleer voor het rijden visueel of de band defect is en of de velg vervormd of gebarsten is. Als de bandenspanning onvoldoende is, vul dan op tijd in. Als de velg vervormd of gebarsten is, vervang dan op tijd de band. 2. Controleer voordat u de auto verlaat of het tankdeksel volledig gesloten is. 3. Controleer voor het rijden of er geen andere irrelevante voorwerpen op het product zijn geplaatst.

6.2.3 Omkeren

Instructies	legende
Bij het achteruitrijden trekt u de bedieningshendel op het anti-remsysteem omhoog, draait u de bovenste hendel 180° en rijdt u achteruit. Let op: Nadat de achteruitrijbeweging is voltooid, kan de anti-reminrichting voor achteruitrijden worden aangestuurd voordat de uitwerpstang wordt gereset.

6.2.4 Plaatsen van de aanhanger

Instructies	legende
1. Plaats het voorste been a) Stel het steunwiel op de juiste hoogte af en trek de pen van de voorste poot eruit. Draai de voorste poot rechtop met de carrosserie. Steek de penas in het overeenkomstige gat van de bevestigingszitting van de voorste poot. Draai het uiteinde van de pen loodrecht op de pen. b) Stel het hefsteunwiel zo in dat het van de grond komt. 2. Plaats het achterste been a) Trek de pen aan de achterste poot omhoog, draai de voorste poot verticaal ten opzichte van de carrosserie en draai de achterste poot lichtjes om zodat de pen in het overeenkomstige gat springt. b) Steek de sleutel voor het optillen van het been in de zeshoekige schacht in het midden van het achterste been en draai de sleutel totdat het achterste been op de grond valt.
Instructies	legende

7 Onderhoud en verzorging

7.1 Controle voor vertrek

Controleer voor elke reis visueel of de band defect is en of de velg vervormd of gebarsten is. Als de bandenspanning onvoldoende is, vul deze dan op tijd. Als de velg vervormd of gebarsten is, vervang deze dan op tijd.

7.2 Regelmatig onderhoud en onderhoud

7.2.1 Voertuigreiniging

Het oppervlak van het product moet eenmaal per maand worden schoongemaakt. Bij het schoonmaken mag het oppervlak van het product niet direct met hogedrukwater worden besproeid. Het oppervlak van het product moet worden afgeveegd met een schone katoenen doek.

7.2.2 Aanhangwagen

a) Maandelijkse testbandenspanning, de bandenspanning moet 770KPa±30KPa zijn.

b) Controleer elke drie maanden of de remvloeistof in de oliepot van het remsysteem vol is. Als de remvloeistof niet vol is, vul dan tijdig de remvloeistof bij. Verwijder tijdens de inspectie de vier schroeven van de beschermkap van het disselgedeelte, verwijder de beschermkap, controleer visueel de oliehoogte in de oliepot van het remsysteem en plaats vervolgens de beschermkap terug en draai deze vast met schroeven. Zie de onderstaande afbeelding.

b) Controleer elke zes maanden of elke 1000 km of de wielmoeren loszitten en draai de moeren van de banden opnieuw vast.

c) Vet de wielnaaflagers elk jaar of elke 1000 km opnieuw in.

d) Stel de wielrem elk jaar of elke 1000 km opnieuw af om ervoor te zorgen dat de bedrijfsrem normaal werkt.

e) De band moet worden vervangen op basis van de slijtageconditie en het vervangingsinterval mag niet langer zijn dan 3 jaar.

De bovenstaande zaken worden beheerd door beroepsorganisaties.

7.2.3 Explosieveilige tank

a) Het explosieveilige kogeldeksel wordt minimaal één keer per maand geopend en gesloten.

b) Het explosieveilige kogelomloopmechanisme laat elke zes maanden een passende hoeveelheid olie in de onderstaande positie vallen en veeg de gemorste olie weg met een schone katoenen doek.

7.2.4 Mobiele stroomvoorziening

a) Laad en ontlaad de mobiele batterij eens per drie maanden op en laad en hervat de batterij binnen 24 uur nadat de ontlading is beëindigd.

b) Gebruik de oplader die bij het product is geleverd bij het opladen. Vermijd bij het opladen het opladen in de buurt van een warmtebron of in direct zonlicht, en maak de batterij niet nat en dompel hem niet in water.

c) De mobiele voeding kan niet worden opgeladen en moet tijdig worden vervangen. Afhankelijk van het gebruik van de productomgeving en de levensduur, wordt aanbevolen om deze elke 3 jaar te vervangen.

8 Opslag en transport

8.1 Opslag

8.1.1 Opslagtemperatuur: -10℃～+45℃;

8.1.2 Opslagvochtigheid: relatieve vochtigheid ≤80%;

8.1.3 Opslagomgeving: Het product moet worden opgeslagen in een geventileerde, droge en schone opslagruimte, uit de buurt van inductieve energie en corrosieve gassen. Als er geen opslagruimte is, zorg er dan voor dat u het product afdekt met een regenbestendige hoes om directe regen te voorkomen.

8.1.4 Voorzorgsmaatregelen:

a) Het product moet op een vlakke ondergrond worden geparkeerd en mag niet op een helling worden geparkeerd;

b) Het deksel van de tank moet gesloten zijn;

c) Stel de voorste poot verticaal af ten opzichte van de grond en stel deze zo af dat deze contact maakt met de grond. De opslagstatus van het product wordt weergegeven in de volgende afbeelding;

d) Het product moet worden afgedekt met een regenhoes en stevig worden vastgebonden.

8.2 Vervoer

8.2.1 Vereisten voor vorkmontage:

a) Hefwerktuigen: vorkheftruck.

b) Heftruckbelasting: ≥5T.

c) Afmetingen vorkheftruckvorken: breedte ≤210 mm, lengte ≥2000 mm, afstand ongeveer 750 mm.

d) Kruispuntpositie: Zie onderstaande afbeelding. Wanneer de vork is geïnstalleerd, moet ervoor worden gezorgd dat de vrachtvork tegelijkertijd door beide zijden van de vorkplaat gaat en dat het product vervolgens wordt opgetild.

e) Overige vereisten: Houd u bij de installatie van de vorkheftruck aan de relevante vereisten voor de vorkheftruck om ongevallen en productschade te voorkomen.

8.2.2 Transportvereisten:

a) Producten dienen afgedekt te worden vervoerd. Bescherm het transport tegen regen, vocht en schone transportmiddelen. Vermijd corrosieve goederen in hetzelfde vervoermiddel.

b) Het product moet stevig worden vastgebonden met het vervoermiddel, zodat er geen beweging is tussen het product en het vervoermiddel wanneer het vervoermiddel rijdt.

c) Steunwielen moeten ingetrokken zijn.

9 Problemen oplossen

Let op: Als bovenstaande problemen niet kunnen worden uitgesloten, neem dan contact op met de fabrikant.

10 Garantieperiode

Voor het product geldt dat de garantieperiode onder de aangegeven werkomstandigheden, opslagcondities en onderhoud:

a) De garantieperiode voor explosieveilige tankopbouw, tankdeksel, schakelmechanisme en aanhanger bedraagt ​​2 jaar.

b) De garantieperiode voor reductor, koppeling, motor, elektrische componenten (zoals drivers, etc.) in de elektrische regelkast, controller, kabel, mobiele voeding, verkeerslichten, flitsers, camera's, steunwielen, etc. bedraagt ​​1 jaar.

c) De garantieperiode op het remsysteem van de aanhanger, de wielset (banden, naven, lagers) en het ophangingssysteem bedraagt ​​1 jaar of 2000 km.

d) Autoaccessoires (hydraulische krikken, bandensleutels, pootsleutels, inbussleutels, speciale rolmaten, houten blokken, overalls, steunnetten) vallen niet onder de garantie.

e) Gebruik onder omstandigheden die verder gaan dan de vereisten van deze bedienings- en onderhoudshandleiding, valt niet onder de garantie.

11 Contactgegevens

Toevoegen: No.16 Ningbo Road, Longtan District, Jilin City, Jilin Province

Telefoon: 0432-65117860 Mobiel: 13843229755

Fax: 0432-65117860 Postcode: 13202111

Configuratielijst
